2010-10-11 17:51:27
ネジの話3
アルミニウムで出来た物にステンレスのネジをねじ込んだ時に
「キキー」といった音を聞いたことはありませんか?
この材料同士は摩擦が大きい為に

摩擦大→熱発生→膨張してさらに摩擦大→熱さらに発生

の悪循環が起こりまして
細いネジですとポッキリ折れることもございます

昨日の話で「ネジは伸びることにより締め付けられる」
といった話になりました

あらゆる工業製品に使われるネジには、その場所場所に
規定の締め付け力があります
つまり
「その力で締めれば、ちゃんとネジに力が加わって緩まない」
そのための規定の力(トルク)なのです

上でネジがポッキリ折れると書きましたが
なぜ折れるのでしょうか?
摩擦が発生してその摩擦力がねじ込む力より大きくなり
ネジははそこでとまってしまい
力は全てネジをねじ切る力に代わってしまった為と考えられます

ここで問題が発生します
「ネジを締める規定トルクは全てネジの軸が伸びる部分に使われているのだろうか?」

結論を急ぎます

ネジ山の状態が悪く(平滑でない)
潤滑されていない状態ですと
締め付ける力は摩擦に取られてしまい
加えた力の半分以下になります
つまりちゃんとネジが伸びていないので
簡単に緩む訳です

よって
ネジ穴(メネジ)はタップなどでさらいネジ山の当たる面を綺麗にして
オネジ側もダイスなどで修正するか新しい物を用意し
さらに潤滑の為(強い力が掛かるのでグリスなど極圧性の高い物が良い)
油分などをネジ部に塗布して締め上げるのが一番良いということが分かります
矛盾しているようですが良くすべるようになると緩みにくくなります

次回は反対側のネジ頭部分です

※大雑把な説明ですし
設計の専門教育を受けているわけでは無いので
間違いがあるかもしれませんが
そこは失礼いたします
2010-10-10 16:16:51
ネジの話2
日本にネジが伝来したのは
種子島に銃が伝来したためといわれています
砲身の尾栓だそうです
ですが江戸末期にいたるまで
旋盤などの工作器具がなかったために
ネジの発達はなかったそうです


ネジが締まるは何故でしょうか?
締めるから緩まないという話もございますが
簡単に申しますと
ネジ自体がスプリングの様に伸びて
戻ろうとする力により
締め付け力が発生
つまりは緩まない状態になります

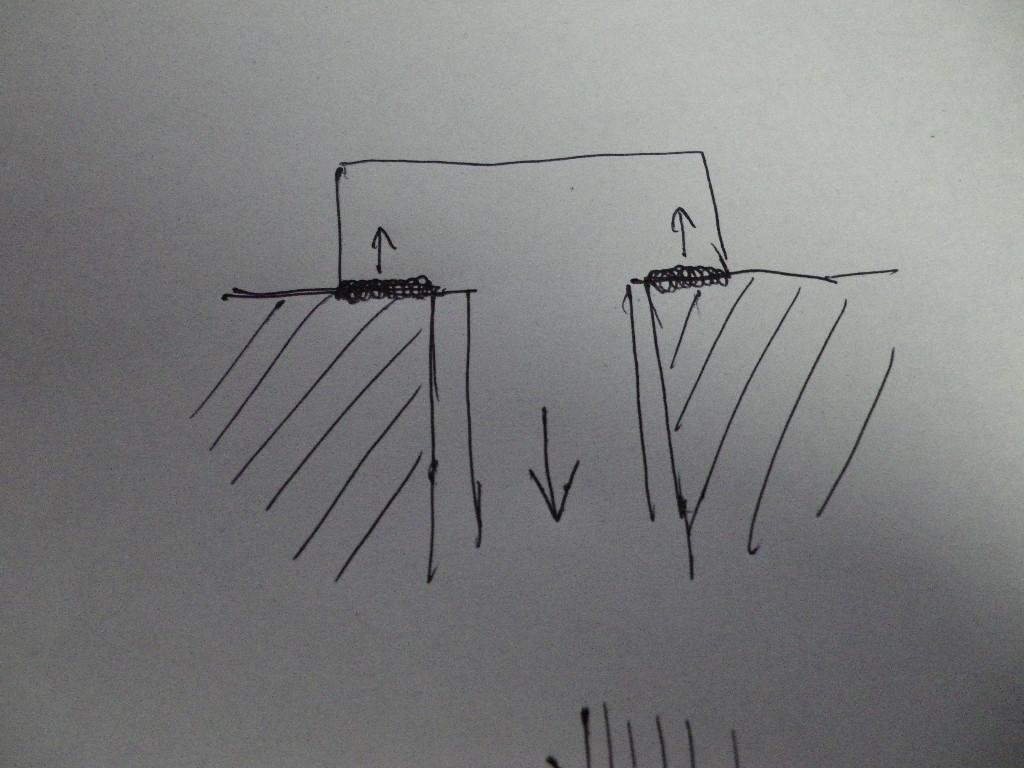

手書きにて失礼いたします


ネジを締めることにより
写真上:ネジ山部波線部が接触して
ネジ本体に締め付け方向の力がかかります
この場合上から締めているので上向きです
この力はネジの山部分の小さい矢印とつりあっています

写真下:一方ボルトでいいますと
あたまにの部分は締め付けることにより
(厳密にはちょっと違いますが)下向きの力が発生します
この力は上向きの力(ボルトの首部分)とつりあっています

この場合分かりやすくいいますと
ボルトのネジ山部分が下向きに引っ張り
ボルトの首部分は上向きに引っ張っているという事です


(丸印の矢印参照)


ネジを締めることによりボルトが引っ張られているのが
わかっていただけたでしょうか?

このときボルトはわずかに伸びます
スプリングと考えていただければ良いかもしれません
戻ろうとする力によって締め付けが発生して
かつ緩まないということが分かるかと思います

大雑把な説明ですし
設計の専門教育を受けているわけでは無いので
間違いがあるかもしれませんが
そこは失礼いたします

次回に続きます
2010-10-09 16:59:10
おしらせ
手をやけどしまして
マウス操作がままなりませんので
本日更新は失礼させていただきます

2010-10-08 19:21:44
ネジの話 1
スプリングワッシャーを使うと緩みにくい
と一般には言われていますが
そうでもないようです

ネジはなぜ締まるのか
何故緩まないのか

そんなことを
明日書いてみようと思います

では明日
2010-10-05 19:44:10
RB20、七転び八起き、その第4章-2
昨日の続きです




シリンダーとヘッドを合わせ
スタッドを挿してナットで仮締めします
プラハンマーなどで軽くどついて
センターを出します

この後スタッド二本を本締めして
残り二本を外します

ボール盤などで外したスタッドの脇に
穴を開けます




その後そこに平行ピンを入れます
対角上に二ヶ所うちます
ワッシャーでかくれますので
ピンは抜けません




これで何度付け外ししても同じ位置にヘッドがきます

自分のシリンダーヘッドに不安がある方は
御連絡下さい、当社にてピンを打ちます


このやり方は
故テリー・フランクランド氏方式です

明日明後日とお休みします

次は金曜日です
